ГУР. ЭУР. Устройство Долгое время автомобильные конструкторы и не помышляли о сервоусилителях руля. Невысокие требования к управляемости и комфорту и небольшое пятно контакта сравнительно узких шин позволяли обходиться одной человеческой силой даже в управлении тяжелыми грузовиками. Средство для уменьшения усилия на руле было одно: сделать побольше передаточное отношение привода и диаметр баранки. А с тем, что водителю придется наяривать огромным рулем пять-шесть оборотов от отбоя до отбоя, да и точность управления будет невысокой, приходилось мириться.
Сначала усилители рулевого управления появились на тяжелой технике — карьерных самосвалах. Произошло это в конце 30-х годов, перед войной. Правда, сначала стали использовать пневмоусилители — они были несложными и запитывались от компрессора уже существующих пневматических тормозов. Но гидравлика, хотя была сложнее и дороже пневматики, работала тише и точнее. На ней и остановились конструкторы легковых автомобилей. Застрельщиками здесь выступили, понятное дело, американцы. В 1951 году серийные автомобили Chrysler Crown Imperial стали впервые оснащать гидравлическими усилителями Hydraguide в качестве стандартного оборудования. А в Европе в 1954 году гидроусилителем обзавелся Citroen DS 19. Типы рулевого механизма Сначала — о самих рулевых механизмах, коих на автомобилях насчитывается три типа. Один из них, хорошо знакомый нам по классическим Жигулям, Москвичам и Волгам, носит неаппетитное название "червяк-сектор" или "червяк-ролик" из-за того, что его действие основано на использовании червячной шестеренчатой пары. Насаженный на конец рулевого вала глобоидальный червяк через зубчатый сектор или ролик поворачивает рулевую сошку, а та тянет вправо-влево тяги рулевой трапеции.
Такой механизм практически сошел со сцены, уступив место в рулевых приводах грузовых и легковых автомобилей классической компоновки более сложным устройствам. Полное их название - "винт-шариковая гайка-рейка-сектор". Винт, которым оканчивается рулевой вал, через циркулирующие по резьбе шарики толкает вдоль своей оси поршень-рейку. А тот в свою очередь поворачивает зубчатый сектор рулевой сошки.
Но с середины 70-х годов, с распространением на легковых автомобилях переднего привода, стал входить в моду древнейший тип рулевого механизма - "шестерня-рейка" или попросту реечный. Да-да, именно древнейший - ведь на самых первых автомобилях конца 19 столетия для поворота управляемых колес уже использовалось это простейшее сочетание шестерни на рулевом валу и зубчатой рейки в поворотном механизме! Не забывали о нем конструкторы и в середине 20 века - например, реечными механизмами снабжались автомобили BMW 30-х годов. А потом выяснилось, что механизм шестерня-рейка, будучи легче и технологичнее других механизмов, идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. И теперь подавляющее большинство механизмов на легковых автомобилях (в том числе и классической компоновки)- реечные. А грузовые машины, пикапы и большие внедорожники в основном по-прежнему довольствуются устройствами с винтом и гайкой на рециркулирующих шариках.
Рулевой механизм типа червяк—ролик. 1 — глобоидальный червяк; 2 — двухгребневый ролик; 3 — вал сошки; 4 — регулировочный винт
На всякий хитрый винт найдется своя шариковая гайка (рулевой механизм ZF типа винт—шариковая гайка—рейка—сектор с гидроусилителем). 1 — распределитель; 2 — винт; 3 — шарики с трубкой рециркуляции; 4 — поршень-рейка; 5 — зубчатый сектор; 6 — вал сошки; 7 — ограничительный клапан
Гидроусилитель руля - ГУР Исполнительный механизм гидроусилителя легкового автомобиля, как правило, выполнен заодно с рулевым механизмом - такие усилители называются интегральными. В качестве рабочей жидкости в гидроусилителях иномарок используется масло ATF- то же, что и в автоматических коробках передач. А отечественные агрегаты работают на масле марки Р, по своим свойствам близком к обычной "веретенке".
Реечный рулевой механизм с гидроусилителем. Если рулевые тяги, как здесь, располагаются по бокам рейки, то поршень размещается посередине корпуса. А если тяги крепятся к центральной части рейки, как это сделано на Самарах и Москвиче-2141, то поршень выносят вбок. 1 — рулевая рейка; 2 — поршень; 3 — сальники; 4 — шарниры рулевых тяг; 5 — распределитель с золотником; 6 — шестерня; 7 — торсион; 8 — роторный гидронасос Роторный или аксиально-поршневой насос, приводимый ремнем от коленчатого вала, засасывает из бачка масло и нагнетает под высоким давлением в 50-100 атм в золотниковый распределитель. Задача распределителя - отслеживать усилие на руле и строго дозировано помогать поворачивать управляемые колеса. Для этого используют следящее устройство - чаще всего это торсион, встроенный в разрез рулевого вала. Когда машина стоит или едет по прямой, то усилия на рулевом валу нет, и торсион не закручен — соответственно, перекрыты дозирующие каналы распределителя, а масло сливается обратно в бачок. Водитель поворачивает руль, колеса сопротивляются - торсион закручивается тем сильнее, чем больше усилие на руле. Золотник открывает каналы и направляет масло в исполнительное устройство. В механизме типа "винт-шариковая гайка" большее давление подается или за поршень, или до него, помогая тому перемещаться вдоль рулевого вала. А в реечном механизме масло подается в корпус рейки — в ту или иную сторону от поршня, связанного с рейкой, и подталкивает ее вправо или влево. Когда баранка уже повернута до упора, срабатывают предохранительные клапаны, сбрасывая давление масла и сохраняя детали механизма от повреждения. Поможет электроника Неоспоримое преимущество рулевого усилителя - облегчение работы рук при парковочных маневрах, когда приходится совершать много оборотов баранки при максимальном усилии, или в затяжных поворотах. Но усилитель обладает еще одним полезным свойством - он ослабляет передачу на руль ударов от неровностей дороги.
А недостатки? Владельцы автомобилей с ГУР часто жалуются на отсутствие или нехватку реактивного усилия на руле. Увы, в этом чаще всего виноват гидроусилитель - он слишком активно помогает водителю, оказывая тому еще и медвежью услугу, убирая ту толику возвращающего усилия, которая и обеспечивает "чувство автомобиля". И задача конструкторов при разработке и настройке ходовой части оказывается чертовски сложной. Ведь чтобы добиться хорошей информативности рулевого привода и одновременно не сделать баранку слишком тугой, нужно увязать воедино массу факторов: производительность насоса, параметры золотника и жесткость торсиона, геометрию передней подвески и углы установки колес (от этого в первую очередь зависит величина возвращающего усилия), параметры задней подвески, уводные характеристики шин и даже жесткость кузова на скручивание! Поэтому немудрено, что безупречные с этой точки зрения автомобили (например, Peugeot 405, 306 или BMW 3-й серии) попадаются очень и очень редко. Впрочем, многие фирмы специально жертвуют информативностью в пользу комфорта, зная привязанности своей клиентуры.
Еще одна задача, которая стоит перед конструкторами, - сделать так, чтобы на маленькой скорости руль был легким, а на большом ходу становился более упругим и информативным. А в немецких гидроусилителях ZF Servotronic, которые стоят на машинах Audi A6 и A8, BMW 5-й и 7-й серий и всех моделях Jaguar, на помощь золотнику приходит электрогидравлический модулятор давления - с ростом скорости по сигналу от управляющего блока он ограничивает давление в рабочем контуре, и помощь гидроусилителя сходит на нет. Существует еще один вариант решения - приводить насос гидроусилителя не от коленчатого вала двигателя, а от электромотора. Тогда, с помощью электроники изменяя частоту вращения электропривода, можно варьировать производительность насоса как угодно. Такая схема применяется в гидроусилителях автомобилей Mercedes-Benz А-класса. Правда, заманчивая идея на прямой вообще отключать насос, чтобы экономить топливо (на привод гидронасоса уходит несколько лошадиных сил), на практике неосуществима — при резком отклонении баранки давление не успеет возрасти так быстро, и руль может "закусить". Электроусилитель руля - ЭУР Это электроусилители, в которых не осталось никакой гидравлики! На торсионе следящего устройства стоит датчик, и в зависимости от его сигнала электроника подает ток нужной полярности и силы на обмотки электромотора, связанного с рулевым механизмом через червячную передачу. А по сигналам от датчика скорости можно изменять характеристику усилителя в соответствии с любой заложенной в память блока зависимостью. Преимущества электроусилителя налицо:
- независимость работы усилителя от оборотов двигателя автомобиля, - информативность (самонастройка усилителя руля к скорости автомобиля), - независимость работы усилителя руля от температурных перепадов, - экономичность:
а) усилитель руля потребляет энергию только при вращении руля, в отличие от гидроусилителя, когда рабочая жидкость всегда гоняется по трубам, на что тратится дополнительная энергия.
б) Коэффициент полезного действия электродвигателя намного выше КПД гидронасоса.
- надежность (отсутствие шлангов, ремней, прокладок, сальников, жидкостей), - не требует обслуживания (замены, доливки рабочей жидкости), - на порядок выше симметричность руля (отсутствие разницы вращающего усилия в левом и правом вращениях руля)

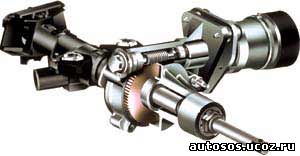

Вариант для автомобилей малого класса — усилитель встроен в рулевую колонку Вариант для автомобилей среднего класса Вариант для автомобилей большого класса и микроавтобусов — электропривод усилителя интегрирован с рулевой рейкой
Электроусилитель ZF Servolectric в зависимости от полной массы и компоновки автомобиля может встраиваться в различные звенья рулевого управления.
1 — рулевая колонка; 2 — электроусилитель с червячной передачей и электронным блоком управления; 3 — промежуточный вал; 4 — реечный рулевой механизм; 5 — следящее устройство с торсионом; 6 — блок управления; 7 — электропривод с механизмом винт—шариковая гайка—рейка Рулевой механизм с переменным отношением А нельзя ли изменять еще и передаточное отношение? Ведь около нулевого положения баранки, когда едешь по прямой на высокой скорости, излишняя острота рулевого управления добра не приносит, заставляя водителя напрягаться. А при парковке или развороте, наоборот, хотелось бы иметь передаточное отношение поменьше — чтобы поворачивать руль на как можно меньший угол
